产品名称: HTFC(A)系列低噪声消防柜式离心风机
广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等需要消防排烟、厨房排烟及通风换气的场合（吊装、坐地安装均可）
详细信息:

一、特性及应用
HTFC系列风机系我公司研制成功的一种一机两用、高效率、低噪声柜式离心风机，具有明显的噪声低、耐高温性能优良、结构新颖紧凑、振动小、重量轻、安装维护方便等有点，既可送风又可排风，现已畅销全国各地，深受用户好评，是目前高层建筑消防排烟、通风换气的理想产品。
本系列产品分为A型和B型两种，电动机安装在箱体外的为A型，经耐高温实验，在烟气温度大于280℃高温情况下，能连续运转40分钟以上，达到消防排烟之目的，配用双速电机后，既可在低速时通风换气，又可在高速消防排烟，为一机两用；电动机安装在箱体内的为B型，一般作送排通风试用。

二、型号说明

数表

HTFC-Ⅰ型(单速)

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
9	1000	1775	199	0.37	54	50
		2045	197
		2315	189
		2586	180	0.55	55	50
		2856	168
		3127	153
	1200	2129	287	0.55	56	51
		2454	283
		2778	273
		3103	259	0.75	57	53
		3427	242
		3752	220
	1400	2484	390	0.75	59	54
		2963	386
		3241	371
		3620	352	1.1	61	57
		3999	329
		4377	300
	1600	2896	522	1.1	62	59
		3402	509
		3743	489
		4086	472	1.5	63	59
		4591	435
		5107	398

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
10	900	2316	214	0.55	54	75
		2627	212
		2938	206
		3249	196	0.75	55	78
		3561	182
		3872	166
	1100	2831	319	0.75	57	78
		3211	316
		3591	308
		4272	293	1.1	58	82
		4352	272
		4732	248
	1300	3345	446	1.1	60	83
		3795	442
		4244	430
		4694	409	1.5	61	83
		5143	380
		5592	347
	1500	3915	596	1.5	63	83
		4505	581
		4930	559
		5612	544	2.2	64	87
		6052	509
		6494	472

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
12	800	3211	245	0.75	57	110
		3735	243
		4259	237
		4783	228	1.1	58	114
		5307	216
		5831	199
	950	3813	345	1.1	59	116
		4435	342
		5057	334
		5679	322	1.5	60	116
		6302	304
		6924	281
	1100	4415	462	1.5	61	117
		5135	459
		5856	448
		6576	431	2.2	62	124
		7279	408
		8017	377
	1200	5272	571	2.2	64	128
		6295	560
		6974	544
		7820	509	3.0	65	128
		8677	478
		9186	460

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
15	700	5106	276	1.1	59	172
		5123	268
		7148	256
		7825	274	1.5	61	173
		8806	236
		9187	224
	800	5786	358	1.5	62	173
		6463	350
		7489	342
		8672	332	2.2	63	185
		9526	318
		10544	298
	900	6490	455	2.2	64	174
		7544	450
		8599	436
		9653	420	3.0	65	178
		10708	399
		11762	372
	1000	7211	561	3.0	66	178
		8382	556
		9554	539
		10726	518	4.0	67	183
		11898	493
		13069	460

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
18	600	6519	276	2.2	64	250
		7648	266
		8778	260
		9908	250	3.0	65	250
		11038	238
		12168	222
	700	7605	367	3.0	66	252
		8923	362
		10241	353
		11560	341	4.0	67	268
		12878	324
		14196	303
	800	8691	479	4.0	68	280
		10198	473
		11704	462
		13211	445	5.5	69	282
		14717	423
		16224	395
	900	9778	607	5.5	70	282
		11473	599
		13168	584
		14862	563	7.5	71	320
		16557	535
		18252	500

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
20	550	10725	310	3.0	63	320
		12126	306
		13528	297
		14929	281	4.0	64	333
		16331	260
		17875	233
	650	12675	433	4.0	65	333
		14331	428
		15987	414
		17644	392	5.5	66	344
		19300	363
		21125	325
	750	14625	522	5.5	68	344
		16536	18447
		24375	433
		20358	522	7.5	69	379
		22269	484
		24375	433
	850	16575	740	7.5	70	379
		18741	732
		20907	708
		23072	670	11	71	407
		25238	621
		27625	556

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
22	400	10200	212	1.5	62	348
		12206	198
		13600	186
		14671	176	2.2	63	380
		15812	166
		17008	150
	500	12534	304	3.0	64	380
		14196	301
		15858	290
		17520	276	4.0	66	390
		19818	255
		20843	230
	600	15041	437	5.5	68	404
		17035	433
		19029	418
		21024	397	7.5	70	410
		23018	367
		25012	331
	700	17548	595	7.5	71	410
		19874	589
		22201	569
		24528	540	11	73	432
		26854	500
		29181	450
	800	20055	787	11	74	432
		22714	769
		25373	743
		28031	705	15	76	430
		30690	653
		33349	588

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
25	450	19013	332	4.0	64	418
		21294	327
		23576	318
		25857	304	5.5	65	430
		28139	285
		31637	251
	500	21125	410	5.5	66	436
		23660	404
		26195	393
		28730	376	7.5	67	480
		31265	352
		35152	310
	550	23238	496	7.5	68	482
		26026	489
		28815	476
		31603	455	11	69	485
		34392	426
		38667	375
	600	25350	590	11	70	488
		28392	582
		31434	566
		34476	541	15	71	516
		37518	507
		42182	446
	650	27206	710	11	71	492
		32303	595
		36554	658
		40375	608	15	72	520
		42755	571
		46758	534

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
27	400	24225	323	5.5	67	506
		28056	318
		30612	310
		33153	286	7.5	68	526
		35708	273
		38250	260
	450	27040	412	7.5	69	528
		30082	407
		33124	394
		36166	374	11	70	550
		39208	351
		42250	322
	500	30044	508	11	71	554
		33424	502
		36804	487
		40184	462	15	72	618
		43564	433
		46944	398
	550	33049	615	15	73	620
		36767	608
		40485	589
		44203	559	18.5	74	660
		47921	524
		51639	482
	600	36053	732	18.5	75	660
		40109	723
		44165	701
		48221	666	22	76	660
		52277	624
		56333	573

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
30	350	25503	300	5.5	67	532
		30602	293
		34004	284
		37408	268	7.5	68	550
		40806	248
		43470	233
	400	29575	386	7.5	69	550
		33462	382
		37349	370
		41236	352	11	70	570
		45123	330
		49010	300
	450	33272	488	11	71	574
		37645	483
		42018	468
		46391	446	15	72	640
		50763	417
		55136	380
	500	36969	603	18.5	74	656
		41828	597
		46686	577
		51545	550	22	75	680
		56404	515
		61623	469
	550	40666	729	22	76	682
		46010	722
		51355	699
		56700	666	30	77	720
		62044	624
		67389	567

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
33	300	28900	262	7.5	68	640
		34340	257
		39780	240
		45220	214	11	69	662
		50660	185
		56100	156
	350	36550	355	11	70	666
		41820	345
		47090	322
		52360	297	15	71	680
		57630	264
		62900	230
	400	40800	468	15	72	684
		46240	458
		51680	438
		57120	410	18.5	73	710
		62560	371
		68060	330
	450	46740	591	22	75	755
		51850	583
		56930	561
		62080	536	30	76	770
		67160	503
		72240	436
	500	51340	722	30	77	778
		56440	714
		61880	682
		67320	660	37	78	810
		72760	628
		78200	578

机号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
36	300	35700	297	11	69	740
		41480	282
		47260	254
		53040	224	15	70	750
		58820	186
		64600	151
	350	39100	403	15	71	764
		45560	395
		52020	365
		58480	325	18.5	72	790
		64940	277
		71400	234
	400	45900	528	22	74	835
		52360	513
		58820	483
		65280	440	30	75	855
		71740	390
		78200	332
	450	52700	672	30	76	860
		59160	651
		65620	616
		72080	566	37	77	890
		78540	511
		85020	453
	500	57810	830	37	79	900
		64610	810
		71390	775
		78230	722	45	80	920
		85050	657
		91820	584

HTFC-Ⅱ型(双速)

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
12	1	1100	4415	462	2.2/1.5	62	138
			5135	459
			5856	448
			6576	431
			7297	408
			8017	377
		700	2810	187		56
			3268	186
			3726	182
			4185	175
			4643	165
			5102	152
	2	1200	5272	571	2.8/2.2	64	179
			6295	560
			6974	544
			7820	509
			8677	478
			9186	460
		800	3211	245		58
			3735	243
			4259	237
			4783	228
			5307	216
			5831	199

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
15	1	1000	7211	561	2.8/2.2	66	183
			8382	556
			9554	539
			10726	518
			11898	493
			13069	460
		660	4687	237		59
			5449	235
			6210	228
			6972	219
			7733	208
			8495	194
	2	1100	7932	679	4/3	68	199
			9221	672
			10510	652
			11798	627
			13087	596
			14376	556
		750	5408	316		62
			6287	312
			7166	303
			8044	292
			8923	277
			9802	259

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
18	1	900	9778	607	5.5/4	71	345
			11473	599
			13168	584
			14862	563
			16557	535
			18252	500
		600	6519	276		65
			7648	266
			8778	260
			9908	250
			11038	238
			12168	222
	2	1050	11408	826	8/6.5	73	353
			13385	815
			15362	795
			17339	767
			19317	728
			21294	681
		700	7605	367		67
			8923	362
			10241	353
			11560	341
			12878	324
			14196	303

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
20	1	850	16575	740	11/9	71	459
			18741	732
			20907	708
			23072	670
			25238	621
			27625	556
		550	10725	310		64
			12126	306
			13528	297
			14929	281
			16331	260
			17875	233
	2	900	17550	829	16/13	72	497
			19840	820
			22136	794
			24430	751
			26723	697
			29250	623
		600	11700	369		65
			13229	365
			14758	353
			16286	334
			17815	310
			19500	277

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
22	1	750	18801	684	11/9	74	484
			21294	676
			23787	653
			26280	620
			28772	574
			31265	517
		500	12534	304		66
			14196	290
			15858	276
			17520	255
			19181	230
			20843	837
	2	830	20807	828	16/13	75	521
			23565	800
			26324	759
			29083	702
			31841	633
			34600	368
		550	13788	364		67
			15616	351
			17444	333
			19272	308
			21100	278
			22928

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
25	1	750	31688	922	16/13	67	778
			35490	910
			39293	884
			43095	845
			45160	815
			46898	792
		500	21125	410		77
			23660	404
			26195	393
			28730	376
			29965	364
			31265	352
	2	800	33800	1049	22/18.5	69	778
			37856	1035
			41912	1006
			45968	962
			48006	934
			50024	902
		550	23238	496
			26026	489
			28815	476
			31603	455
			32477	440
			34392	426

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
27	1	650	39058	859	22/18.5	77	876
			43452	849
			47846	823
			52240	781
			54379	758
			56634	732
		450	27040	412		70
			30082	407
			33124	394
			36166	374
			37864	362
			39208	351
	2	700	42062	996	28/22	78	908
			46794	984
			51526	954
			56258	906
			58457	874
			60990	849
		500	30044	508		72
			33424	502
			36804	487
			40184	462
			41786	448
			43564	433

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
33	1	450	46740	591	32/26	76	1090
			51850	583
			56930	561
			62080	536
			67160	503
			72240	436
		300	28900	262		69
			34340	257
			39780	240
			45220	214
			50660	185
			56100	156
	2	500	51340	722	28/22	78	1160
			56440	714
			61880	682
			67320	660
			72760	628
			78200	578
		350	36550	355		71
			41820	345
			47090	322
			52360	297
			57630	264
			62900	230

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
30	1	550	40666	729	28/22	78	960
			46010	722
			51355	699
			56700	666
			62044	624
			67389	567
		370	27111	324		70
			30673	321
			34237	311
			37800	296
			41363	277
			44926	252
	2	600	50193	859	32/26	79	1045
			56024	831
			61854	792
			64252	763
			67685	742
			70241	708
		400	33462	382		71
			37349	370
			41236	352
			43324	342
			45123	330
			46827	314

机号	组号	转速(rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 (Kg)
36	1	450	52700	672	42/32	77	1210
			59160	651
			65620	616
			72080	566
			78540	511
			85020	453
		300	35700	297		70
			41480	282
			47260	254
			53040	224
			58820	186
			64600	151
	2	500	57810	830	34/26	80	1285
			64610	810
			71390	775
			78230	722
			85050	657
			91820	584
		350	39100	403		72
			45560	395
			52020	365
			58480	325
			64940	277
			71400	234

说明：1、因双速电机制造标准所限，表中双速风机所配电机功率大于实际所耗率。
2、风机性能参数表中给出了常用转速下6个典型工况点的参数(实际上风机在有效范围内可以有多种转速和无数个工况点可供选择)。我公司备有电脑选型软件，可帮您选出合理的各种参数。

四、HTFC型风机进出风口位置编号表

(1)0°下出风口0°吸风口	(2)90°出风口0°吸风口	(3)270°出风口0°吸风口	(4)0°下出风口左吸风口
(5)0°下出风口右吸风口	(6)0°上出风口左吸风口	(7)0°上出风口右吸风口	(8)0°下出风口90°吸风口
(9)0°上出风口90°吸风口	(10)0°下出风口270°吸风口	(11)0°上出风口270°吸风口	(12)0°上出风口0°吸风口

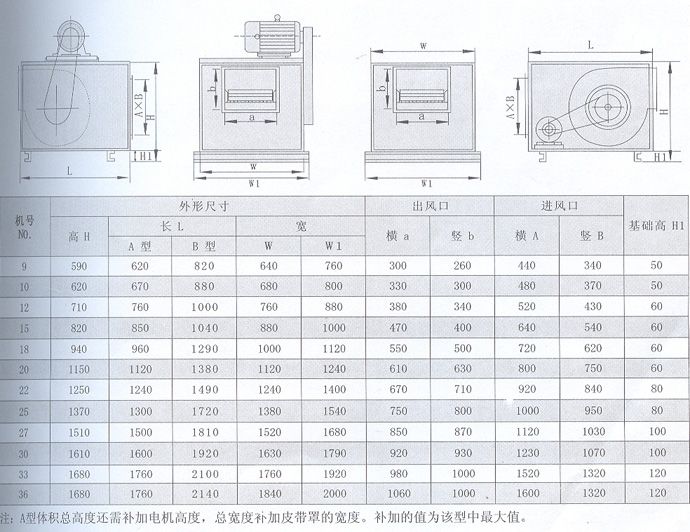

五、HTFC型风机外形尺寸表(单位：mm)
