HL3-2A混流风机
一、特性及应用

SWF混流风机应用子午加速方法和“准三元”流动理论设计，采用直线形外筒、锥形轮毂、扭曲翼形叶片的结构形式。压力较同机号轴流风机高，风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点，广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。
二、型号说明
例： SWF   （A）-  Ⅱ -   8

机号(叶轮直径分米数)
型号（Ⅰ型为单速；Ⅱ型为双速）
结构形式（A型为大流量型；B型为高压力型）
高效低噪声混流风机
三、SWF(B）-Ⅰ、Ⅱ型风机性能参数
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速功 率(kW) 双速功 率(kW) 噪声 dB(A) 重量 (kg)
2.5 2900 2253 402 0.75 0.75/0.55 2/4P 77 30
2039 452
1696 532
1496 542
1340 554
1450 1126 100 0.55 68 29
1019 113
848 133 0.55/0.45 4/6P
748 135
670 139
960 746 44 0.37 62 29
675 50
561 58
495 59
444 61
3 2900 3893 578 1.1 1.1/0.85 2/4P 78 41
3523 651
2930 767
2585 780
2316 798
1450 1946 145 0.55 69 38
1762 163
1465 192 0.55/0.45 4/6P
1293 195
1158 200
960 1289 63 0.37 63 38
1166 71
970 84
856 85
767 87
3.5 2900 6181 787 2.2 2.4/2 2/4P 79 56
5595 887
4653 1044
4104 1062
3678 1086
1450 3091 197 0.55 70 45
2797 222
2327 261 0.55/0.45 4/6P
2052 265
1839 272
960 2046 86 0.37 64 43
1852 97
1540 114
1359 116
1217 119
4 2900 9227 1028 5.5 5.5/4.5 2/4P 83 101
8351 1159
6946 1363
6127 1387
5490 1419
1450 4614 257 0.75 71 59
4176 290
3473 341 0.85/0.55 4/6P
3064 347
2745 355
960 3055 112 0.55 65 58
2765 127
2299 149
2028 152
1817 156
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速功 率(kW) 双速功 率(kW) 噪声 dB(A) 重量 (kg)
4.5 2900 13138 1301 7.5 8/6.5 2/4P 84 128
11891 1466
9889 1725
8724 1755
7816 1796
1450 6569 325 1.1 72 79
5945 367
4945 431 1.1/0.85 4/6P
4362 439
3908 449
960 4349 143 0.55 66 80
3936 161
3274 189
2888 192
2586 196
5 2900 18022 1606 15 14/11 2/4P 89   205
16311 1810
13565 2130
11967 2167
10722 2217
1450 9091 402 2.2 73 110
8156 452
6783 532 2.2/1.5 4/6P
5984 542
5361 554
960 5966 176 0.75 67 97
5400 198
4491 233
3962 237
3549 243
5.5 1450 11993 486 3 2.8/2.2 4/6P 74 128
10855 548
9028 644
7964 655
7136 670
960 7941 213 1.1 69 119
7187 240
5977 282 1.1/0.75 6/8P
5273 287
4724 294
720 5955 120 0.75 67 119
5390 135
4483 159
3954 162
3543 165
6 1450 15571 578 5.5 5.5/4 4/6P 76 172
14093 652
11721 767
10340 780
9264 798
960 10309 253 1.5 70 148
9330 286
7760 336 1.8/1.3 6/8P
6846 342
6133 350
720 7732 142 1.1 68 146
6998 161
5820 189
5134 192
4600 197
SWF(B)-Ⅰ、Ⅱ型风机性能参数
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速 功率 (kW) 双速 功率 (kW) 噪声 dB(A) 重量 (kg)
6.5 1450 19797 679 7.5 8/6.5 4/6P 78 213
17918 765
14902 890
13146 916
11778 937
960 13107 298 2.2 73 178
11863 335
9866 394 2.4/1.8 6/8P
8704 401
7798 411
720 9830 167 1.1 69 168
8897 189
7399 222
6528 226
5849 231
7 1450 24726 787 11 11/9 4/6P 81 283
22379 887
18612 1044
16419 1061
14710 1086
960 16370 345 3 74 223
14816 388
12322 457
10871 465 3.7/2.6 6/8P
9340 476
720 12278 194 1.1 70 203
11112 219
9242 257
8153 262
7305 268
7.5 1450 30411 904 15 14/11 4/6P 84 307
27525 1018
22892 1198
20195 1219
18094 1247
960 20135 396 4 76 247
18223 446
15156 525
13370 534 3.7/2.6 6/8P
11979 547
720 15101 223 1.5 71 227
13668 251
11367 295
10027 301
8984 308
8 1450 36908 1028 18.5 16/13 4/6P 86 369
33405 1159
27782 1363
24509 1387
21959 1419
960 24436 451 5.5 80 245
22117 508
18394 597 6/4.5 6/8P
16227 608
14538 622
720 18327 253 2.2 75 225
16587 286
13795 336
12170 342
10904 350
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速 功率 (kW) 双速 功率 (kW) 噪声 dB(A) 重量 (kg)
8.5 1450 44270 1161 22 22/18.5 4/6P 89 403
40068 1308
33323 1539
29398 1566
26339 1602
960 29310 509 7.5 81 334
26528 573
22062 674 8/6 6/8P
19463 686
17438 702
720 21983 286 3 77 284
19896 322
16547 379
14597 386
13079 395
9 1450 52551 1301 30 28/22 4/6P 92 466
47563 1466
39557 1726
34897 1755
31266 1796
960 34793 570 11 84 396
31490 643
26189 756 12/9 6/8P
23104 769
20700 787
720 26094 320 4 79 366
23618 362
19642 425
15525 433
14789 443
9.5 1450 61806 1448 37 34/26 4/6P 95 541
55935 1635
46526 1921
41041 1956
36769 2001
960 40920 634 11 86 421
37033 717
30803 842 12/9 6/8P
27172 857
24344 877
720 30690 357 5.5 80 391
27774 403
23102 473
20379 482
18258 494
10 1450 72087 1606 55 55/42 4/6P 96 704
65245 1810
54262 2130
47869 2166
42888 2217
960 47726 704 15 89 484
43196 794
35925 934 17/12 6/8P
31692 950
28395 972
720 35795 396 7.5 81 444
32397 446
26944 525
23770 534
21296 547
SWF(B）-Ⅰ、Ⅱ型风机性能参数
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速 功率 (kW) 双速 功率 (kW) 噪声 dB(A) 重量 (kg)
10.5 1450 83450 1769 75 72/55 4/6P 98 898
75523 1998
62819 2346
55413 2390
496466 2444
960 55250 775 18.5 91 578
50001 875
41591 1028 20/15 6/8P
36687 1047
32869 1071
720 41437 436 7.5 83 498
37501 492
31193 578
27515 589
24651 602
11 1450 95949 1941 90 / 104 1074
86834 2192
72228 2575
63712 2623
57081 2682
960 63524 851 22 25/12 6/8P 93 674
57490 961
47820 1128
42182 1149
37792 1176
720 47643 478 11 86 604
43117 540
35865 635
31636 646
28344 661
11.5 1450 109636 2122 110 / 111 1437
99222 2396
82532 2814
72801 2867
65224 2932
960 72587 930 30 30/15 6/8P 94 877
65692 1050
54642 1233
48200 1256
43183 1285
720 54440 523 11 88 627
49268 591
40981 694
36510 707
32387 723
12 1450 124567 404 110 / 115 1500
112734 456
93772 536
82716 546
74107 558
960 82472 721 30 30/15 6/8P 96 850
74638 814
62083 956
54764 974
49064 996
720 61854 436 15 90 800
55978 492
46562 578
41073 589
36798 602
机号 NO. 转速 (r/min) 风量 (m3/h) 风压 (Pa) 单速 功率 (kW) 双速 功率 (kW) 噪声 dB(A) 重量 (kg)
12.5 1450 140796 2507 132 / 121 1680
127422 2831
105988 3325
93492 3387
83762 3464
960 93217 1099 37 37/18 6/8P 97 980
84362 1241
70171 1457
61896 1484
55456 1518
720 69912 618 15 92 870
63271 698
52628 820
46424 835
41592 854
13 960 104856 1188 55 55/28 6/8P 98 1178
94896 1342
79833 1576
69627 1605
62380 1642
720 78642 668 22 94 898
71172 755
59200 886
52220 903
46785 923
560 61166 404 11 / 85 868
55356 456
46044 536
40616 546
36388 558
13.5 960 117426 1282 75 75/37 6/8P 103 1629
106272 1447
88396 1700
77974 1731
69859 1771
720 88070 721 30 97 1169
79704 814
66297 956
58480 974
52394 996
560 68498 436 15 / 86 1039
61992 492
57564 578
45485 589
40751 602
14 960 130963 1378 90 90/45 6/8P 106 1911
118522 1557
98586 1828
86963 1862
77912 1905
720 9822222 775 37 99 1381
88892 875
73939 1028
65222 1047
58434 1071
560 76395 469 18.5 / 88 1151
69138 529
57508 622
50728 633
45448 648
注：1、双速风机的重量参考同号中高速风机的重量。
    2、表中双速风机功率已列出高中速档、中低速档，可根据设计需求特殊制作高低速档双速风机。
    3、表中性能参数为高效区参数，若用户需此范围外的性能参数，可特殊针对设计。

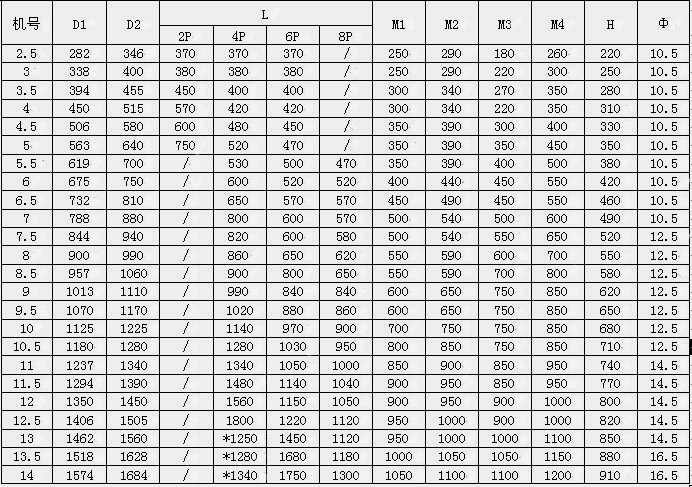

注：＊为10极560r/min尺寸，双速风机尺寸参考同机号中高速风机尺寸。
